Circuito lógico de alarme controlado.

Víctor França de Brito                                                                                    RA: 004201905376

Victor Moacir Dutra                                                                                        RA: 004201907627

Projeto de alarme controlado

        Hoje apresentamos um design de circuito lógico de um alarme básico, com botões de ativação/desativação, criado através do Proteus. Para este projeto, utilizamos 2 latches com portas NOR, uma porta AND, dois leds e dois resistores.

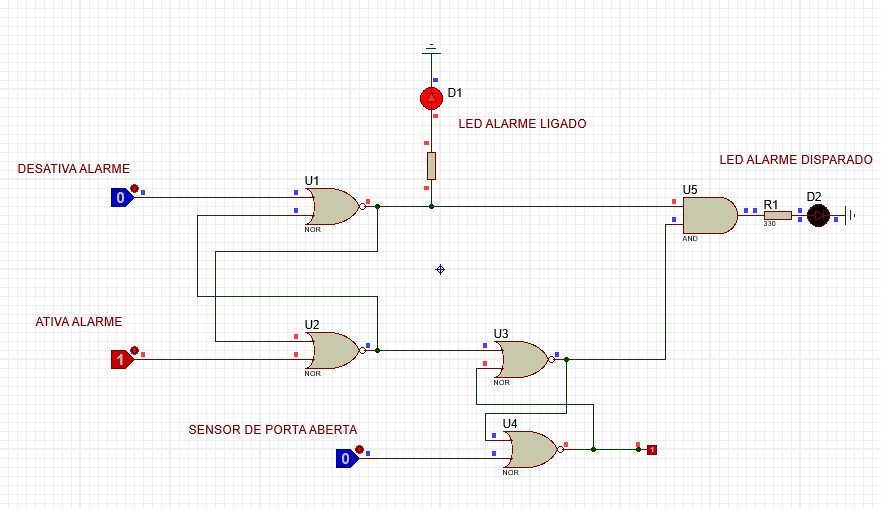

    Abaixo, vocês conseguem conferir a estrutura do nosso circuito e seu estado inicial.

Nosso alarme é controlado por dois botões, o de ativação e o de desativação, controlados pelo latch formato pelas portas U1 e U2. Ao pressionar o botão de ativar o alarme o latch acionará um SET e o led D1 é ativado, sinalizando que o alarme agora está ativado.

Nesse momento, caso alguém pressione o botão de desativar o alarme, um RESET é chamado, o led D1 é desativado e o nosso circuito retorna ao seu estado inicial.

Com o alarme ligado, agora aguardamos a resposta do sensor ligado ao próximo latch, formado pelas portas U3 e U4. Esse latch é necessário para que possamos armazenar a informação de quando o sensor enviar uma resposta. Dessa forma, caso o invasor tente desativar o sensor de alguma forma, não vai conseguir parar o alarme, que só pode ser desativado a partir do botão de desativar ligado à porta U2.

Caso o sensor seja ativado enquanto o alarme estiver ativado, a porta U5 (AND) impede que o alarme seja ativado.

Confira abaixo um gif demonstrando o funcionamento completo do circuito:

Esse circuito foi projetado pra demonstrar a relação entre os controles de ativação/desativação dos alarmes, mas o gatilho de sensor pode ser adaptado para diferentes tipos de input (assim como o alarme também pode ser adaptado para outros tipos de output).
